温控仪主要特点:
①.量程可设定,可接多种传感器.
②.定值报警、跟随报警,主控正作用、反作用可通过修改参数选择
③.多种输出调节方式:Ⅰ.简单易操作的二位式 Ⅱ.较高精度***的PID控制方式
Ⅲ.继电器开关量输入、固态继电器输出、可控硅输出、电流输出(定货时选购)
④.采样频率: 2次/S,精度0.2级,测量单位有华氏、摄氏两种
⑤.加RS485通讯模块可跟电脑通讯
(注:仪表对B分度号热电偶在0-600℃范围内可进行测量,但测量精度无法达到0.2级,在600—1800℃范围可***0.2级测量精度)
二.技术规格
●输入规格：模块化或非模块化直接订制输出功能参数：
支持热电偶类型:k(-30---1300),E(-30—800),J(-30—1000),S(-30—1600),R(-30—1600),B(0—1800),N(-30—1300),T(-30—400),WRE(-30—2300),热电阻类型PT100(-199-600), CU50(-50—150),线形电压/电流0-5V,1-5V, 0—10 mA ,0-20mA,4-20mA可定义
●输出方式
继电器触点开关输出（常开+常闭）：250VAC/1A或30VDC/1A
可控硅无触点开关输出（常开+常闭）：100—240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于5S)
SSR电压输出:12VDC/30mA(用于驱动SSR固态继电器)
可控硅触发输出:可触发5-500A的双向可控硅;2个单向可控硅反向并联或可控硅功率模块
线性电流输出：0—10 mA或4—20 mA可定义
●手动/自动可无扰切换
●电源 : AC 85V-260V 50Hz/60Hz

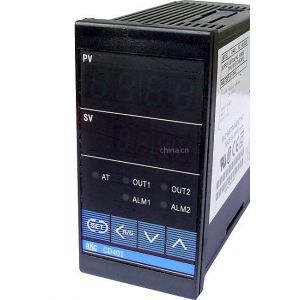

三.面板说明
1. PV-------测量值显示窗（红）
2. SV-------给定值显示窗（绿）
3. AT--------自整定指示灯（绿）
4. ALM1------AL1动作时点亮对应的灯（红）
5. ALM2------ AL2动作时点亮对应的灯（红）
6. OUT-------调节输出指示灯（绿）
7. SET--------功能键
8. ?-----------数据移位（兼手动/自动切换,PID控制时按5S可进入手动/自动）
9. ▼-------数据减少键
10. ▲-------数据增加键(兼自整定启动,PID控制并AT=ON时按5S可开启自整定)
四.基本使用操作
1.参数设定:按SET键0.5S,当下排***一位数码管小数点闪烁时,若LOCK=0时可修
改设定值.
正常显示时按SET键3S,进入菜单,当修改好内部参数后按SET 3秒可退出菜单
无任何键按下时,8秒仪表自动退出菜单进入正常显示,自动退出时,正在显示的数据不保存为当前设定值,保存为上次调整的设定值.
(注意:LOCK=168才可看到LOCK后面的参数)
2.手动/自动切换：按?（A/M）键，可以使仪表在自动及手动两种状态下进行无扰动切换。手动时下排显示器字显示“H”，仪表处于手动状态下，直接按▲键或▼键可增加及减少手动输出值。自动时按SET键可直接查看自动输出值（下排显示器字显示“P”）。
3.自整定（AT）操作
仪表初次使用时，可启动自整定功能来协助确定P、I、d等控制参数。初次启动自整定时，可将仪表切换到正常显示状态下，按加键并保持约5钞钟，此时AT指示灯亮,仪表开始自整定，仪表执行位式调节，约3次振荡后自动计算出P、I、d等控制参数。如果在自整定过程中要提前放弃自整定，可再按加键并保持约5钞钟，使AT指示灯灭,退出自整定。视不同系统，自整定需要的时间可从数秒至数小时不等。仪表在自整定成功结束后，会将参数At设置为OFF，这样今后无法从面板再按键启动自整定，可以避免人为的误操作再次启动自整定。已启动过一次自整定功能的仪表如果今后还要启动自整定时，可以用将参数At设置为ON的方法进行启动（参见“参数功能”说明）。
系统在不同给定值下整定得出的参数值不完全相同，执行自整定功能前，应先将给定值设置在最常用值或是中间值上，如果系统是保温性能好的电炉，给定值应设置在系统使用的值上，再执行启动自整定的操作功能。
4.举例说明
①. 如一台工业电炉,要求主控温度控制在900℃,温度上限控制在1000℃,温度下限800℃,上限回差5℃,下限回差10℃,热电偶为K型,PID控制方式
先将所有外部设备按照仪表壳体上的接线图正确接线
接通电源,仪表正常显示后按set键0.1秒,SV窗口个位数码管小数点在闪烁时, 按▲,▼键将主控温度调整为900,再按set键保存退出,再按set键大约3秒,进入参数设置状态(也可按住set键,等SV窗口***一位数码管小数点在闪烁时,按▼键.可快速进入参数设定状态).PV窗口显示参数符号,SV窗口显示设定值,按set键选择想要设置的参数,先调至参数Lock,按▲,▼键调整设定值,将Lock设置为168,按set键保存设置,按set键,调至CTRL, 按▲,▼键调整,将设定值调整到1,按set键保存设置, 按set键,调至SN,将传感器类型设定为K型, ,按set键保存设置,设定再调至P-SH, 按▲,▼键将量程上限值设定大于1000(如1300),按set键保存,再调至P-SL按▲,▼键将量程下限值设定小于800(如-30), 按set键保存,按set键调至ALM1, 按▲,▼键将上限报警设定1000, 按set键保存设置,按set键,调至HY1, 按▲,▼键将上限回差设定为5, 按set键保存设置,按set键,调至ALM2, 按▲,▼键将下限报警值设定为800, 按set键保存设置, 按set键,调至HY2, 按▲,▼键将下限回差设置到10, 按set键保存设置,等待8秒钟,仪表自动退出设定状态(也可按住set键,再按▼键可快速退出)待仪表退出设定状态后可正常工作。
②.线性输入/变送输出的设置方法(如输入0-5V)
仪表正确接线后,接通电源。在仪表正常显示后,按例①的设置方法将需要设定的温度,回差设定好后,再将参数CTRL设置为3,量程上限P-SH设定为500.0，量程下限P-SL设定为
0.0（这样便于直观读出输入值），参数DIP设定为1，参数SN设定为0-5V即可。
五.参数功能表
参数代号 参数含义 说 明 出厂值
HY 回差 位式控制时显示并起作用 1
ALM1 上限报警 200
HY1 上限回差 1
ALM2 下限报警 10
HY2 下限回差 1
ADDR 通讯地址 仪表通讯时会显示 1
BAUD 波特率 仪表通讯时会显示 4800
P 比例带 PID控制时会显示 100
I 积分参数 PID控制时会显示， 200
D 微分参数 PID控制时会显示， 50
AT 自正定锁 ON 时，退出菜单按加键5S开始自整定 OFF
T 控制周期 10
SC 修正 修改此值可取消测量误差 0
LOCK 密码锁 0时可修改参数，168时可进入内部参数并可修改 0
CTRL 主输出方式 0位式，1PID，2固态继电器，3电流 1
CAL 输出选择 A+B*2+C*4=参数值
A=0，定值报警，A=1跟随报警（上限）
B=0，定值报警，B=1跟随报警（下限）
C=0，反作用， C=1正作用（可用于制冷）
P-SL 量程下限 设定测量温度的***值 0
P-SH 量程上限 设定测量温度的值 400
DIP 小数点 0显示最小为个位温度 1显示最小为十分位温度 2显示最小为***位温度(0-5V和1-5V有效) 3 显示最小为千分位温度(0-5V和1-5V有效) 0
FILT 滤波系数 越大越稳定，但采样速度变慢 0
SN 传感器类型 K，E，J，S，R，B，N，T，WRE，PT100，CU50，0-5V，1-5V (用户可根据需求自行选定) K
OPL 输出功率
下限 0
OPH 输出功率
上限 100
CON 通讯参数 0，不通讯，1，通讯
CF 温度单位 OC，摄氏，OF华氏
六 注意事项
本智能仪表的输入、输出、报警及控制方式都可以由用户进行设置。一台新的仪表在其参数没有被设置以前不能作为备用表直接替换现场使用的仪表，即使它们具有相同的型号和功能。新的智能仪表必须由熟悉其使用功能的操作人员将其参数进行正确的设置，才能在现场安装使用。
上电所有数码管笔画及除了OUT指示灯外的所有灯全部点亮（此过程持续0.2S），用来检测发光系统是否正常，如有不亮，请停止使用，应送检修。
上电后如果PV窗口出现“————”请检查传感器是否正确连接。
本说明书介绍了本型号智能仪表的功能，有些功能不可能在一台仪表上同时配置。
